Nøglekodningsoplysninger

SMARTRA introduktion

SMARTRA står for SMART TRansponder Antenna. SMARTRA-enheden indeholder en integreret induktiv antenne og elektronik omkring tændingslåsenheden.

SMARTRA udfører ikke kontrollen af ​​transponderens gyldighed eller beregningen af ​​krypteringsalgoritmen. Denne enhed er kun en avanceret grænseflade, som konverterer transponderens RF-dataflow (radiofrekvens på 125 kHz) til seriel kommunikation til ECM og omvendt. SMARTRA kommunikerer til et motorkontrolmodul via en dedikeret kommunikationslinje (kaldet W-Line eller Immo-Line). Under kommunikation af ECM og SMARTRA kan K-linjen af ​​ECM ikke bruges til kommunikation. ECM styrer kommunikationen enten til SMARTRA eller diagnostisk udstyr på K-linjen ved at skifte en multiplexer og specifikke kommunikationsprocedurer. Multiplexeren er en del af ECM hardware.

Startspærresystemet består af ECM, SMARTRA, lampen og tændingsnøgler med indbygget transponder. ECM udfører kontrol af tændingsnøglen ved hjælp af en speciel krypteringsalgoritme, som kører i transponderen og i ECM parallelt. Kun hvis resultaterne er ens, kan motoren startes. Data for alle transpondere, som er gyldige for køretøjet, gemmes i ECM.

Under nøgleundervisningsproceduren vil transponderen blive programmeret med køretøjsspecifikke data. De køretøjsspecifikke data skrives ind i transponderhukommelsen.

PIN-koder

PIN-kode står for produktidentifikationsnummer-kode. PIN-koden er en unik kode for hvert køretøj, og den er programmeret i ECM på produktionslinjen.

PIN-kode er nødvendig, når undervisningen i ny ECM og nye nøgler, f.eks.

• Når en ny nøgle tilføjes
• Ved udskiftning med ny ECM eller brugt ECM (neutraliseret ECM)
• Når en nøgle er tabt og skal slettes

Hvis du indtaster forkert pin 3 gange, låses startspærren (SMARTRA eller smartnøgle) for at låse op:

• For mekaniske nøgler lad nøglen være tændt i 1 time.
• For smart nøgle (nærhed) lad bilen være i fred med god batteriopladning i 1 time.

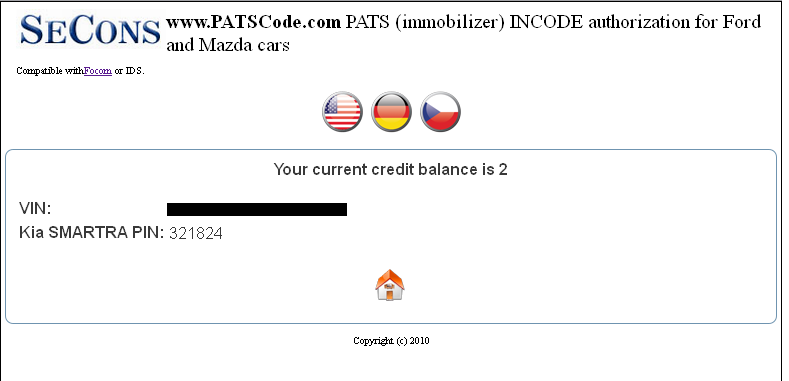

Køretøjets PIN-kode kan fås gennem www.PATSCode.com service eller gennem Hyundai forhandler.

Understøttede køretøjer

Følgende liste viser alle køretøjer, som er understøttet af nøgleundervisning:

Mekaniske nøgler med RFID-chip (ikke-nærhed)

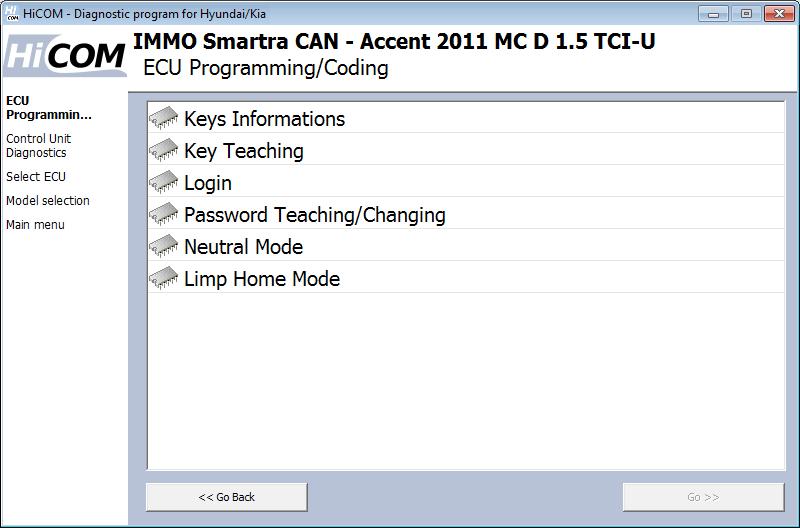

Nøglekodningsprocedure er tilgængelig i kontrolenheden IMMO – Startspærre fra menuen "ECU Programmering/Coding".

Undervisning

Motoren skal være slukket. Nøglen drejes til positionen ON.

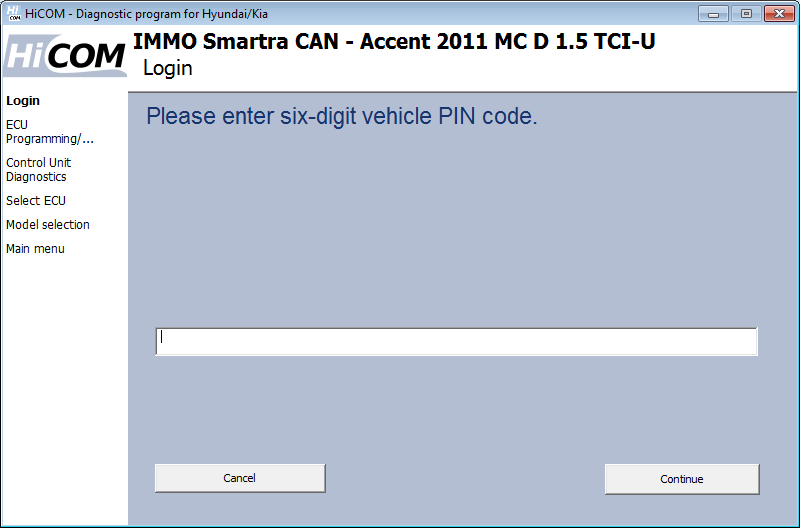

Du bliver bedt om at indtaste en 6-cifret PIN-kode. (f.eks. 123456, se side 2 - PIN-koder)

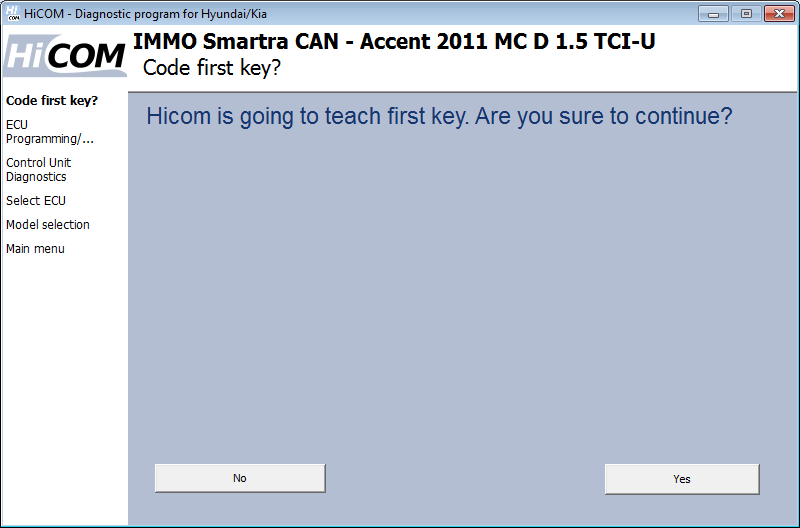

Nu har du nøglen i tændingen i ON position. Denne nøgle kodes efter klik på "Ja"-knappen.

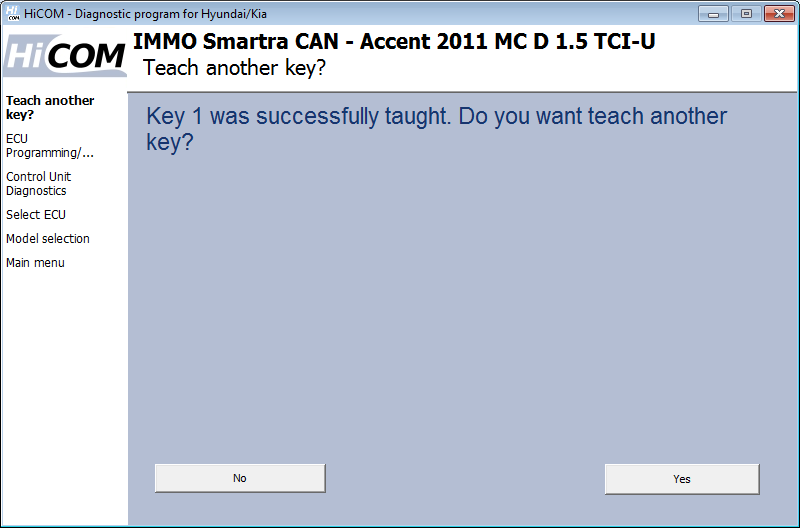

Du vil blive spurgt, om du vil kode en anden nøgle. Hvis du klikker "ja", vil HiCOM bede dig om at indsætte den næste nøgle. Op til 4 nøgler kan kodes.(nogle kontrolenheder tillader enheder op til 8 nøgler). Hvis du klikker på "Nej", afsluttes kodningsprocessen, og der tilføjes ikke flere nøgler.

Efter vellykket afslutning af operationen skal du slukke for tændingen i 10 sekunder.

Smart-nøgle (nærhedsfjernbetjening)

Nogle køretøjer har kontaktløs (RFID) smart-nøgle i stedet for mekanisk nøgle. På disse køretøjer vil kodning via SMARTRA-drift mislykkes, det er nødvendigt at bruge en speciel dedikeret smart-key-kontrolenhed til dette formål. Funktionen kan findes i Smart Key Code Saving kontrolenhed (PIC, SMKCODE).

//Brugte smartnøgler kan ikke programmeres til en anden bil. Sørg for, at du køber smartnøgler fra en pålidelig kilde.//

//Når der ikke er en gyldig smartnøgle til stede, er det ikke muligt at starte motoren, og det er muligvis ikke muligt at diagnosticere andre ECU'er end PIC/SMK.//

Undervisning

Motoren skal være slukket, start/stop-knappen i OFF-tilstand.

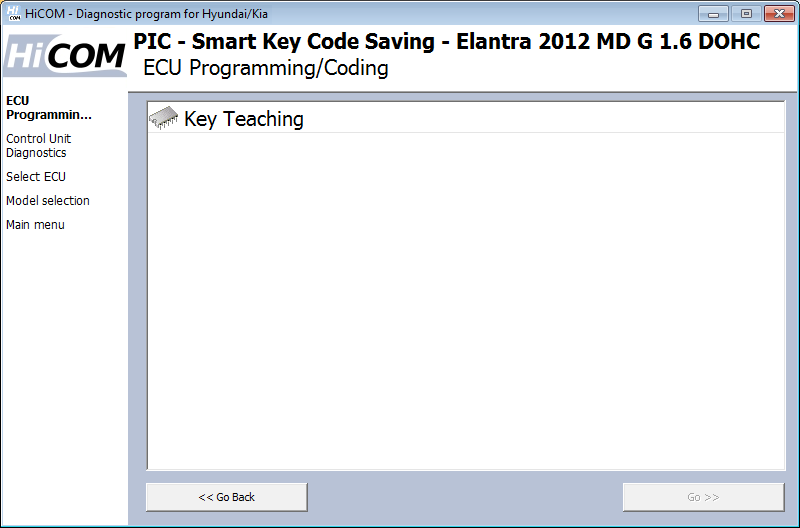

Vælg funktionen "Key Teaching" i menuen "ECU Programmering/Coding".

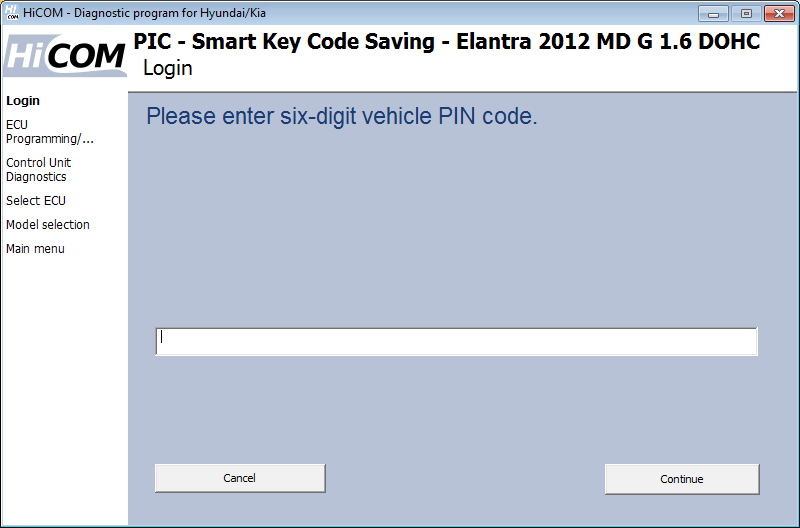

Du bliver bedt om at indtaste en 6-cifret PIN-kode. (f.eks. 123456, se side 2 - PIN-koder)

Hvis du indtaster forkert pinkode, låses ECU'en efter 2 eller 3 forsøg.

Efter dette trin starter MSL-undervisningen automatisk på nogle ECU'er.

Nøglebrik skal indsættes i Smart nøgleholderen (hvis der ikke er en smart nøgleholder, brug spidsen af fjernbetjeningen til at trykke på start/stop-knappen)

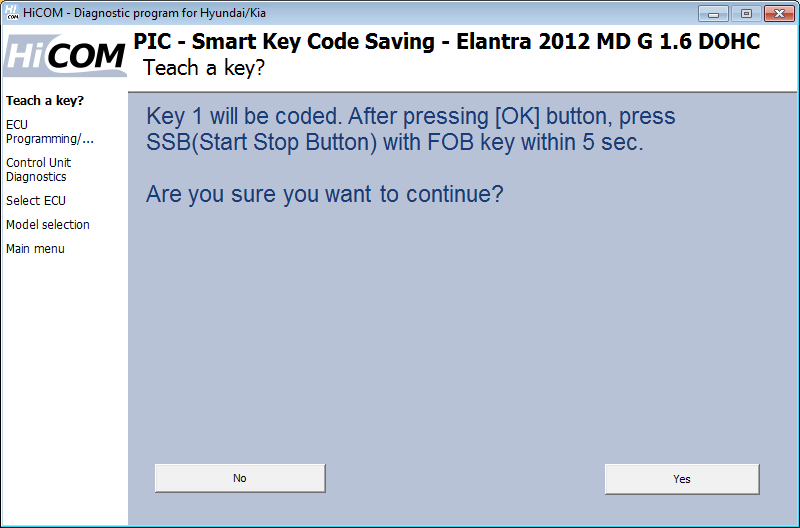

Hold Stop Start-knappen nede i 5 sekunder med nøglen i smart nøgleholder. Hvis din bil ikke har en smart nøgleholder, skal du bruge spidsen af ​​fjernbetjeningen til at trykke på start/stop-knappen.

Den samme handling vil blive udført for andre af smarte nøglebrikker. Maksimalt 2 smartnøgler kan omkodes.

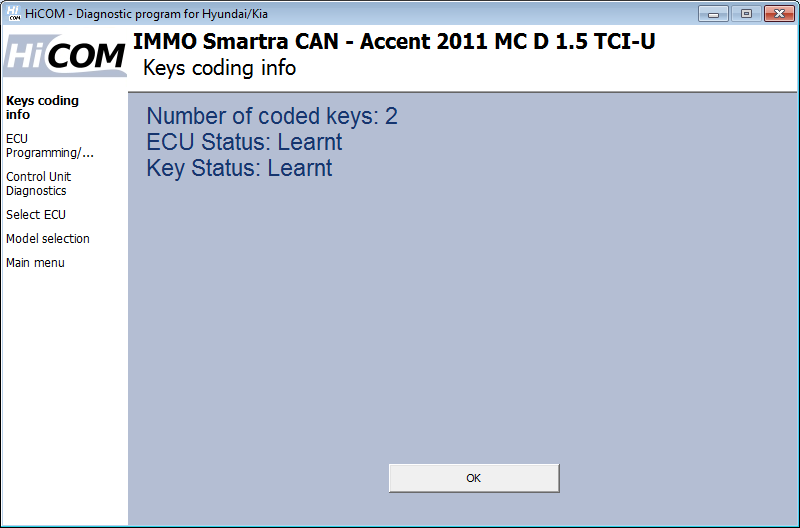

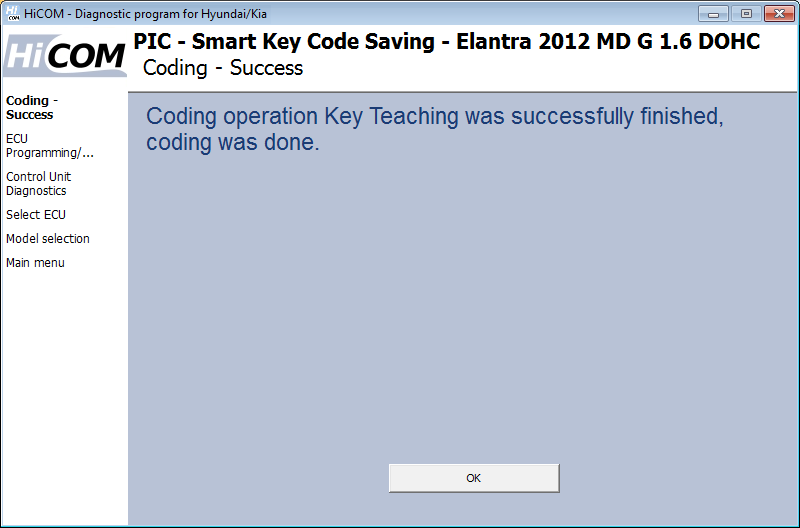

Når kodningen er afsluttet, viser HiCOM information om vellykket kodning.

Nøgleoplysninger

Viser grundlæggende information om nøgler. Mulige værdier: Ikke markeret, Learnt, Virgin, Neutral, Locked

Login

Denne funktion bruges til at teste pinkodens korrekthed.

Password Undervisning/Ændring

Adgangskoden bruges til at sætte bilen i Limp-tilstand.

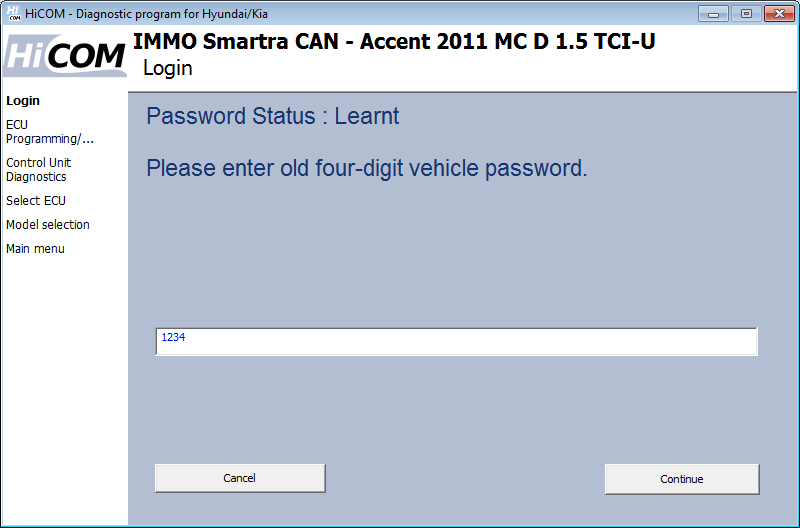

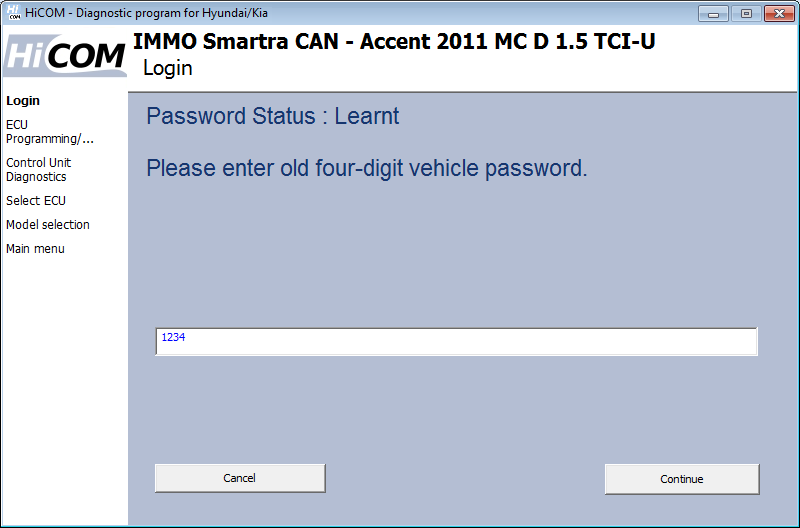

Du vil blive bedt om at indtaste adgangskode, hvis kontrolenheden ikke er en "Jomfru". Adgangskoden er numerisk og består af 4 decimalcifre (f.eks. 1234). Med hensyn til Virgin-kontrolenheden bliver du direkte bedt om at angive en adgangskode.

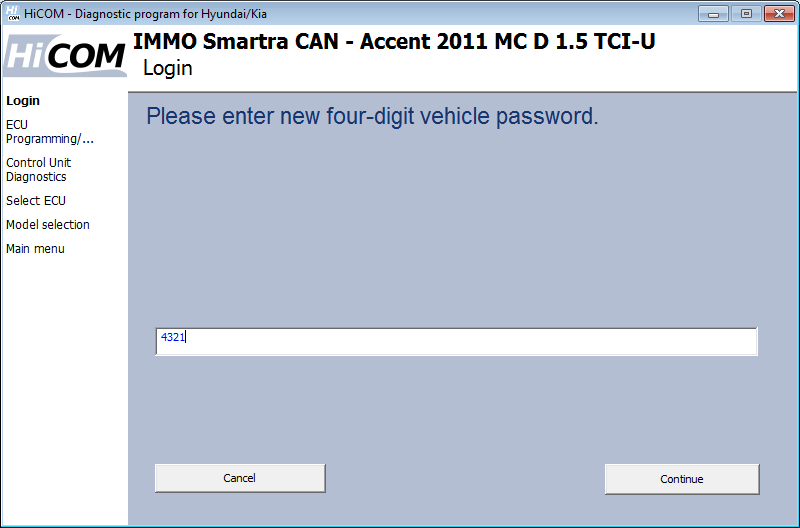

Indtast nu en ny adgangskode. Adgangskoden skal bestå af firecifret decimaltal (f.eks. 1234). Efter tryk på knappen "Fortsæt" indstilles adgangskoden i kontrolenheden.

Neutral tilstand

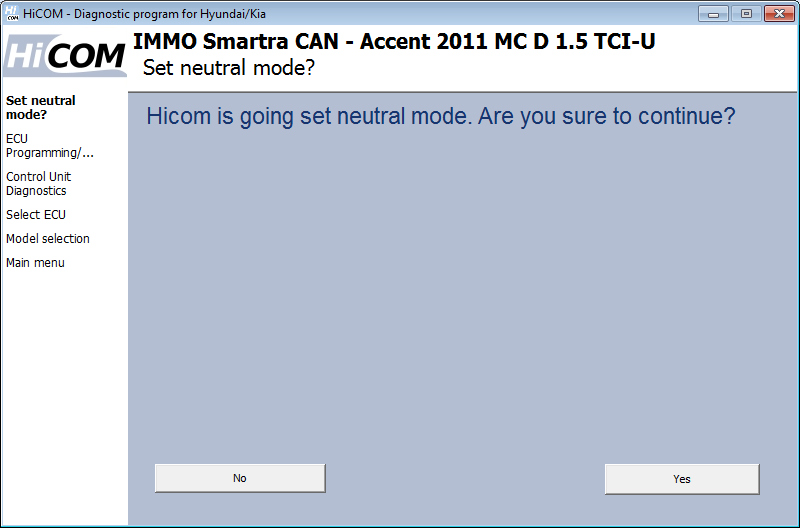

Denne funktion tjener til at bruge allerede brugt ECU i et andet køretøj.

Motoren skal være slukket. Nøglen drejes til positionen ON.

Limp Home Mode

Denne funktion skifter bilen til nødtilstand, der bruges til at køre bilen til værksted i tilfælde af, at alle nøgler mistes, eller SMARTRA-modulet ikke fungerer korrekt.

ECM informerer chaufføren om den slappe hjemmetilstand ved at blinke 5 gange i 5 sekunder. Derefter kan brugeradgangskoden sendes til ECM af HiCOM. Det slappe hjem kan også aktiveres med tændingsnøglen. ECM informerer chaufføren ved at blinke startspærrelampen om den slap hjemmetilstand. Derefter kan indtastning af brugeradgangskode til ECM ske ved en speciel tændingssekvens til/fra.

• Adgangskode skal konfigureres først (ved hjælp af "Teaching Password/Changing"-funktionen)
• Motoren skal være slukket. Nøglen drejes til positionen ON.

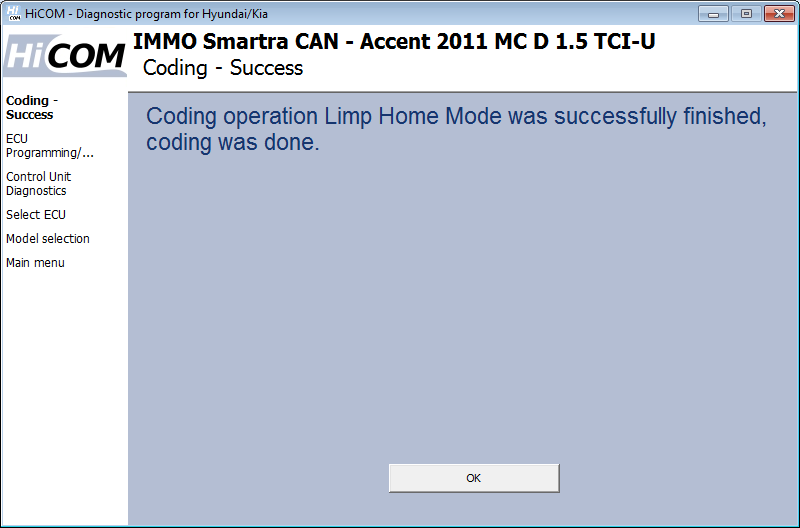

• Indtast firecifret decimaltal (adgangskode), f.eks. 1234.
